Google туслахтай Bluetooth алсын удирдлага

Google туслахтай Bluetooth алсын удирдлага

OEM & ODM:

Дүрс, лого, товчлуурын код, өнгийг үргэлж өөрчлөх боломжтой.
Функцийг тохируулсан IR эсвэл RF эсвэл 2.4G эсвэл bluetooth…

Хөгжмийн подволк, чанга яригч, аудио, цэвэрлэгч, цэвэрлэгч, халзан сэнс гэх мэтийг авах хүсэлт гаргах ...



Бүтээгдэхүүний дэлгэрэнгүй

Бүтээгдэхүүний шошго

Хүч

A. Алсын удирдлага нь ТВ хайрцагт хэвийн холбогдсон үед ямар ч ажиллагаагүйгээр шууд зогсолтын горимд (хөнгөн унтдаг) орно.

B. Алсын удирдлага нь зурагтын хайрцагт холбогдоогүй (хослогдоогүй эсвэл холбооны хүрээнээс гадуур) үед ямар ч ажиллагаагүйгээр 10 секундын дотор зогсолтын горимд (гүнзгий унтах) орно.

C. Унтах горимд дурын товчлуурыг дарж сэрээнэ.

D. Хөнгөн унтах горимд нэгэн зэрэг сэрээхийн тулд товчлуурыг дарж, ТВ хайрцагт хариу өгнө үү.

AAA1.5V*2

RC-ийн функц

Алсын удирдлага нь 44 товчлуур, заагч гэрэлтэй.Үйл ажиллагаа, заавар нь дараах байдалтай байна.

Status

Үйл ажиллагааn

Шалгуур үзүүлэлттэй холбоотой байдал

Тайлбар

 Гинжгүй дарна уутовчлууртүргэн Улаан гэрэл 5 удаа анивчдаг
  дарна ууба барина уутовчлуур Улаан гэрэл 5 удаа анивчдаг
 Гинжлэгдсэн Алсын удирдлага дээрх дурын товчлуурыг дарж,заагч гэрэлүргэлжлүүлэх,гэрэл хэзээ унтарнасуллах Улаан гэрэл үргэлж асдаг
  Дуу хоолойн функц АСААЛТТАЙ Заагч гэрэл үргэлж асаалттай байна


Bluetooth хослуулах

Хослуулах товчийг дарна ууs Улаан гэрэл 3 секундын дараа аажмаар анивчдаг
   Амжилттай хослуулсан Улаан гэрэл 3 секунд асч унтарна
  Хосуулж чадсангүй Улаан гэрэл анивчдаг, тэгээдгарч явдагдараа60-аад оны завсарлага

Бага цэнэгтэй

Алсын удирдлагын батерейны хүчдэл хэвийн хэмжээнээс (2.4V) доогуур байвал дурын товчлуурыг дарна уутовч Улаан гэрэл 5 секундын турш хурдан анивчдаг

Хослуулах ажиллагаа

A алхамууд:

Хослож байна "HOME+BACK" товчийг удаан дарж, заагч гэрэл нэг удаа асч, унтарна, 3 секундын дараа заагч гэрэл удаан анивчиж, ТВ хайрцагтай холбохыг хүлээж байна.
Амжилттай хослуулсан Заагч гэрэл 3 секундын турш үргэлж асаалттай байх бөгөөд хослох горимоос гарсан бөгөөд заагч гэрэл унтарна.
Хосуулж чадсангүй 60 секундын дараа хослуулах горимоос автоматаар гарна
Хосолсон төхөөрөмжийн нэр "BT048D-STB"

B. Хослуулах шаардлага:

Алсын удирдлага нь 2*AAA зайг залгахад "HOME" + "BACK" товчийг 3 секундын турш нэгэн зэрэг дарж, заагч гэрэл хурдан анивчсаны дараа товчлууруудыг суллаж хослуулах горимд орно;хослол амжилттай болсон, LED унтарсан;Хэрэв холболт амжилтгүй болвол 60 секундын дараа хосолсон горимоос автоматаар гарвал заагч гэрэл унтарна.

C.Бусад шаардлага:

Алсын удирдлага болон ТВ-ийн хайрцаг нь Bluetooth холболтыг амжилттай хийж дууссаны дараа: алсын удирдлага унтарсан үед,Bluetooth холболтын мэдээлэл алдагдахгүй бөгөөд алсын удирдлагыг салгасны дараа холболт автоматаар сэргээгдэх боломжтой.

Автомат сэргээх холболтын хугацаа ≤5S байна

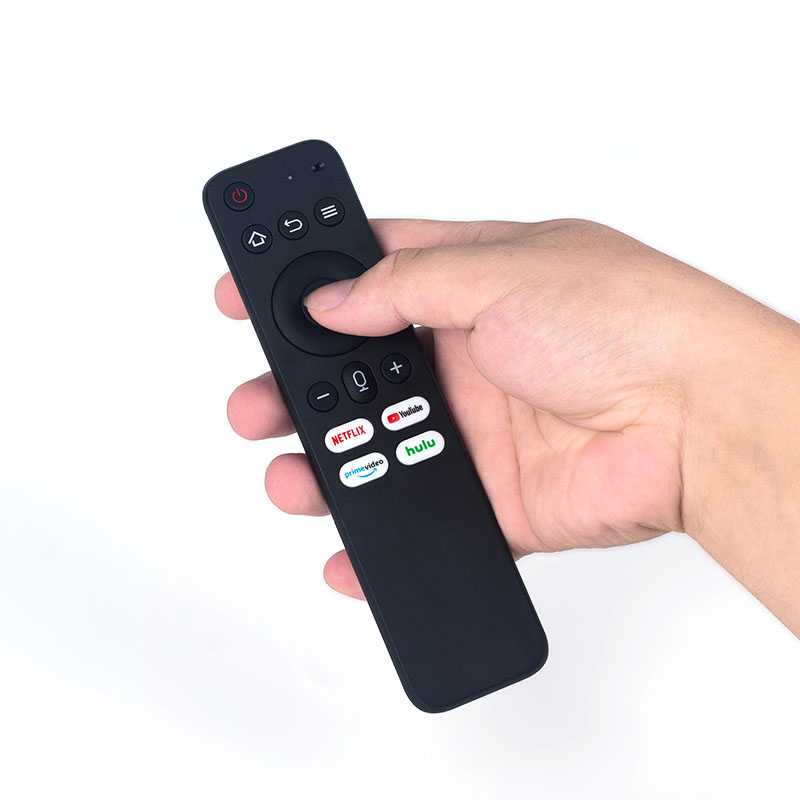

0O5A0125

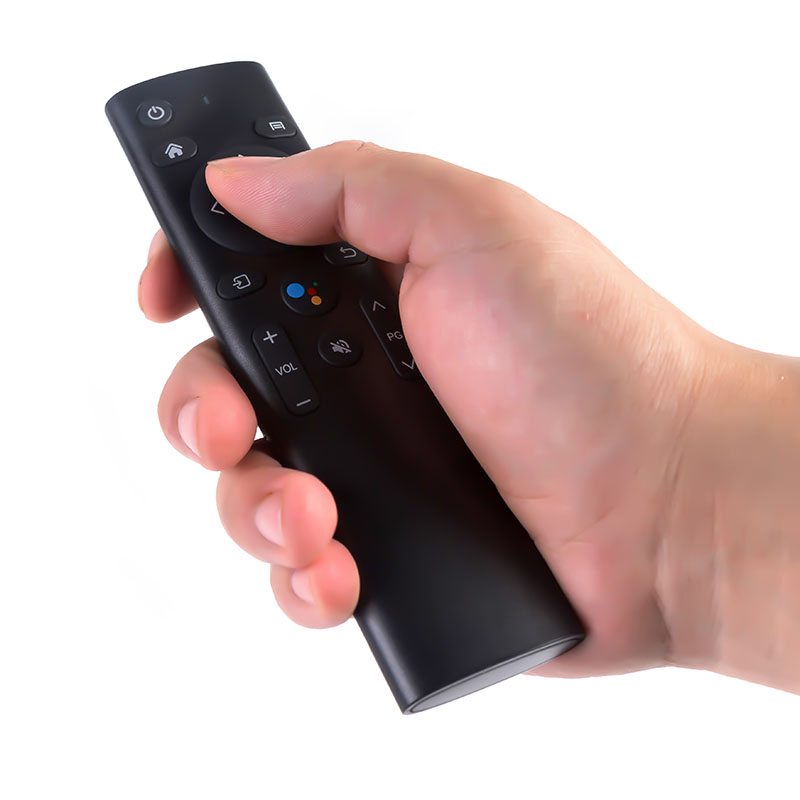

Google assistant-7-тэй Bluetooth алсын удирдлага

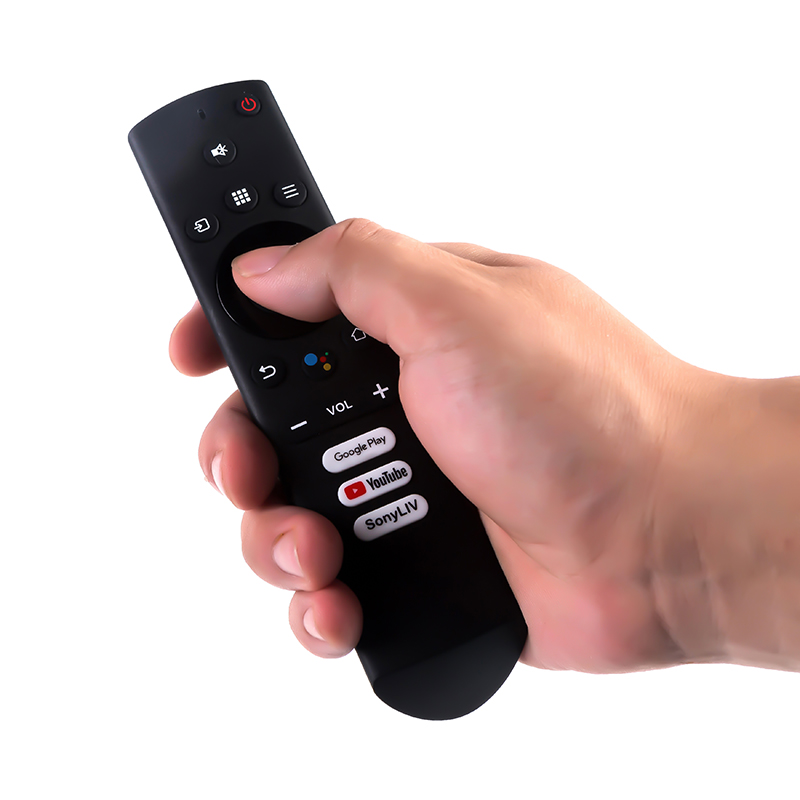

Google туслах-8-тай Bluetooth алсын удирдлага

Унтах горим, сэрэх

A. Алсын удирдлага нь ТВ хайрцагт хэвийн холбогдсон үед ямар ч ажиллагаагүйгээр шууд зогсолтын горимд (хөнгөн унтдаг) орно.

B. Алсын удирдлага нь зурагтын хайрцагт холбогдоогүй (хослогдоогүй эсвэл холбооны хүрээнээс гадуур) үед ямар ч ажиллагаагүйгээр 10 секундын дотор зогсолтын горимд (гүнзгий унтах) орно.

C. Унтах горимд дурын товчлуурыг дарж сэрээнэ.

D. Хөнгөн унтах горимд нэгэн зэрэг сэрээхийн тулд товчлуурыг дарж, ТВ хайрцагт хариу өгнө үү.

Батерей багатай

A. Vbat<=2.4V үед алсын удирдлага бага чадалтай байх;товчийг бага чадалтай үед суллах үед заагч гэрэл 5 удаа хурдан анивчдаг;

BBVbat<=2.2V, алсын удирдлага нь MCU-г унтрааж, алсын удирдлагатай үргэлжлүүлэн ашиглахыг хориглоно;

Сурах үйлдлүүд

Сурах үйлдлүүд: Дараах алхмууд нь цахилгаан товчийг сурахын тулд STB алсын удирдлагын цэнхэр асаах товчийг ашигланаSTB-ийн сурах функцийг харуулах жишээ болгон ТВ-ийн алсын удирдлага.Тодорхой алхамууд дараах байдалтай байна.

1. STB алсын удирдлагын Тохиргоо товчийг (MUTE товч) 3 секунд орчим дараад заагч гэрэл асах хүртэл суллана.

Энэ нь STB алсын удирдлага сургалтын горимд орсон гэсэн үг юм.

2. Алсын удирдлагын төхөөрөмжийн Цэнхэр "цаах" товчийг 1 секунд дарахад заагч гэрэл анивчих,Алсын удирдлага нь дохио хүлээн авах боломжтой болохыг харуулж байна.

3. Хоёр алсын удирдлагын хэт улаан туяаны ялгаруулагчийг (3см дотор) зэрэгцүүлж, ТВ-ийн алсын удирдлагын асаах товчийг 3 секундын турш дар.

Алсын удирдлагын хяналтын гэрэл 3 удаа хурдан анивчсан хэвээр байвал сургалт амжилттай боллоо гэсэн үг.

Алсын удирдлагын хяналтын гэрэл 3 удаа хурдан анивчихгүй бол сургалтын алхам амжилтгүй болсон гэсэн үг.2-3-р алхамуудыг давтана уу

4. Бусад гурван түлхүүрийг сурахын тулд 2-3-р алхамуудыг давтана.

5. Сурах алхмууд амжилттай болсны дараа тохируулах товчийг (MUTE товч) дарж функцийн кодуудыг хадгалж, сургалтын горимоос гарна уу.

Мөн сурсан товчлуурууд нь зурагтыг хэвийн ажиллуулах боломжтой.
